Монтаж гидромотор-редуктора: правильное пространственное положение для эффективной работы

Правильное пространственное положение гидромотор-редуктора влияет на смазку, отвод дренажа, ресурс подшипников, работу уплотнений и стабильность привода. При монтаже важно учитывать ориентацию корпуса, положение валов, доступ масла к трущимся узлам, направление нагрузок и требования к гидролиниям.

Автор: технический специалист Боровского завода гидромоторов

Почему положение гидромотор-редуктора важно

Гидромотор-редуктор работает под действием крутящего момента, давления рабочей жидкости, радиальных и осевых нагрузок. Пространственное положение узла определяет, как распределяется смазка внутри редуктора, как отводятся утечки через дренаж и насколько равномерно нагружаются подшипники и уплотнения.

Ошибки при установке могут привести к перегреву, вспениванию масла, повышенному износу шестерён, течи через манжеты, шуму и нестабильной работе. Особенно критичен монтаж для приводов хода, буровых механизмов, шнеков, барабанов, поворотных платформ и другого оборудования с тяжёлой нагрузкой.

Какие задачи решает правильный монтаж

Грамотная установка гидромотор-редуктора нужна не только для удобства крепления. Она обеспечивает нормальную работу всей системы: механической части, гидравлических линий, уплотнений и смазочного контура.

Правильное пространственное положение помогает:

обеспечить смазку зубчатых передач и подшипников;
снизить риск масляного голодания;
организовать корректный дренаж из корпуса гидромотора;
уменьшить нагрузку на вал и опоры;
предотвратить перегрев;
сохранить ресурс уплотнений;
исключить перекосы при соединении с рабочим органом;
упростить обслуживание, контроль уровня масла и диагностику.

Если положение выбрано неверно, даже исправный гидромотор-редуктор может работать с перегрузкой и преждевременно выйти из строя.

Основные варианты пространственного положения

Гидромотор-редуктор может устанавливаться горизонтально, вертикально, под углом, фланцем вверх, фланцем вниз или с боковым расположением вала. Допустимый вариант зависит от конструкции редуктора, типа гидромотора, расположения дренажных и рабочих портов, схемы смазки и рекомендаций производителя.

На практике чаще встречаются следующие положения:

горизонтальное расположение выходного вала - используется в приводах колёс, барабанов, транспортеров, шнеков;
вертикальное расположение вала вниз - характерно для буровых, мешалок, вращателей и некоторых рабочих органов;
вертикальное расположение вала вверх - требует особого внимания к смазке верхних опор и уплотнений;
наклонная установка - применяется при ограниченном монтажном пространстве или специфической компоновке машины;
фланцевый монтаж - используется для компактного крепления к раме, корпусу механизма или рабочему органу.

Перед установкой нужно проверить, допускает ли конкретная модель выбранную ориентацию. Один и тот же типоразмер может иметь разные требования в зависимости от исполнения.

Смазка редуктора при разных положениях

Смазка - один из главных факторов ресурса гидромотор-редуктора. При неправильном положении корпуса масло может не попадать к верхним подшипникам, шестерням или зонам контакта зубьев. В результате возникает локальный перегрев, задиры, шум и ускоренный износ.

При монтаже нужно учитывать:

Где находится заливное отверстие.
Где расположен контроль уровня масла.
Есть ли сливная пробка в нижней точке.
Попадает ли масло к подшипникам при рабочем угле установки.
Требуется ли изменение уровня масла при вертикальном или наклонном монтаже.
Нужен ли отдельный подвод смазки к верхним опорам.

Для редукторов с масляной ванной важно, чтобы уровень масла соответствовал фактическому положению узла. Если корпус повернуть относительно штатной ориентации, контрольная пробка может перестать показывать корректный уровень.

Дренаж гидромотора

Дренажная линия отводит внутренние утечки из корпуса гидромотора. Её задача - не допустить избыточного давления внутри корпуса, защитить уплотнения и обеспечить стабильную работу гидравлической части.

При монтаже дренажный порт желательно располагать в верхней точке корпуса или как можно выше относительно внутренней полости. Это помогает выводить воздух и снижает риск накопления давления в корпусе.

Важные требования к дренажу:

линия должна идти в бак без резких сужений;
слив должен иметь минимальное противодавление;
дренаж нельзя объединять с напорной линией;
трубопровод должен быть защищён от перегибов и загрязнения;
при вертикальном монтаже нужно особенно внимательно проверить положение дренажного порта;
перед запуском необходимо убедиться, что корпус заполнен рабочей жидкостью согласно требованиям узла.

Если дренаж выполнен неправильно, масло может выдавливать через манжеты, а гидромотор начнёт работать с повышенной температурой и нестабильным давлением.

Положение выходного вала

Выходной вал передаёт момент от редуктора к рабочему органу. Его положение должно соответствовать направлению нагрузки, типу соединения и условиям работы механизма. Ошибки в соосности или перегрузка вала часто приводят к износу подшипников, разрушению шпонки, повреждению шлицев и течи через уплотнение.

При установке важно проверить:

соосность вала и ведомого механизма;
отсутствие перекоса при затяжке крепежа;
соответствие типа соединения: шлицы, шпонка, фланец, муфта;
допустимую радиальную нагрузку;
допустимую осевую нагрузку;
расстояние от опоры до точки приложения силы;
направление вращения и рабочий диапазон углов.

Если на вал устанавливается звёздочка, шкив, колесо или барабан, нагрузка на подшипники зависит не только от момента, но и от плеча приложения силы. Чем дальше нагрузка от корпуса, тем выше изгибающий момент на валу.

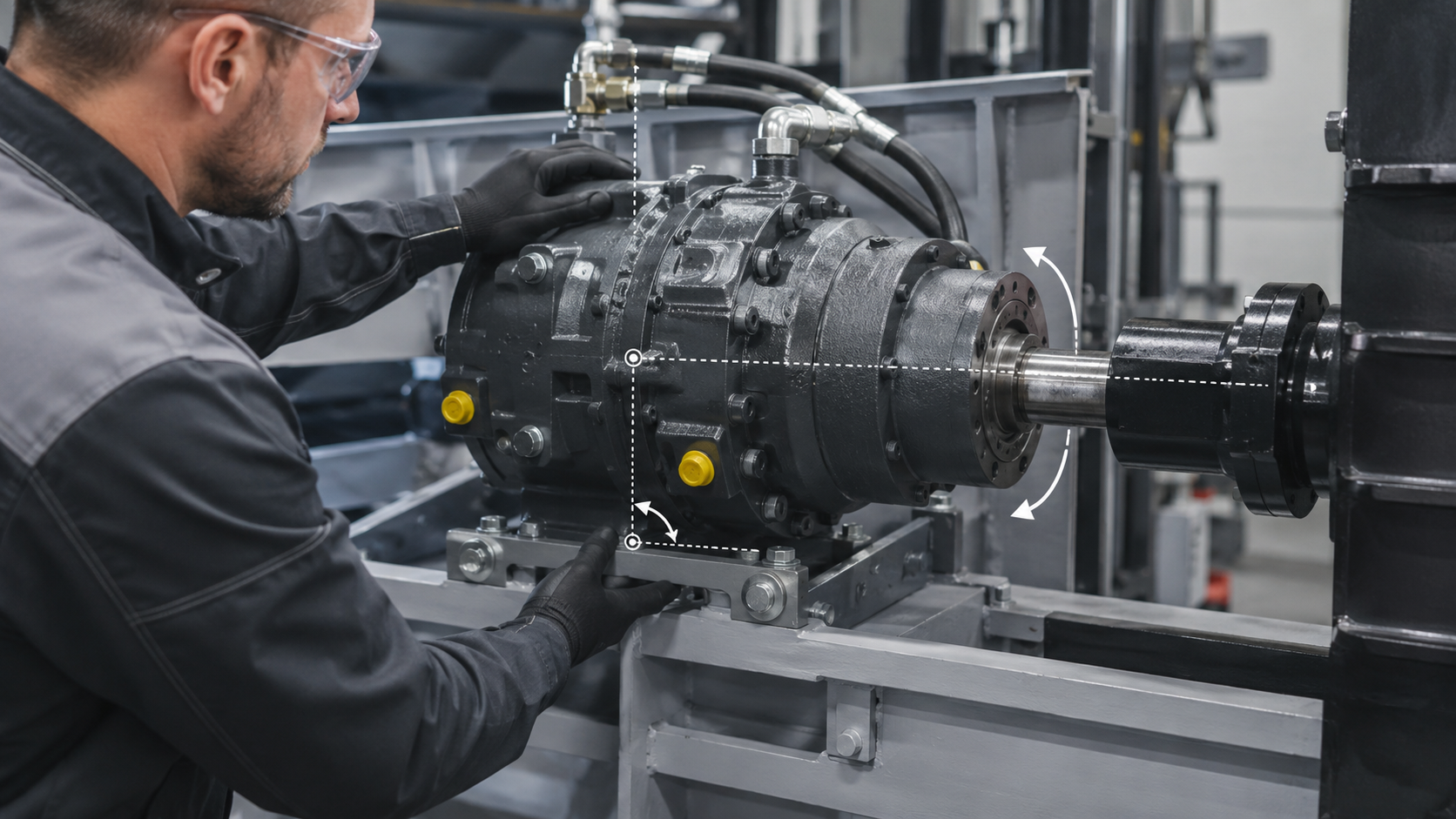

Горизонтальный монтаж

Горизонтальное положение считается одним из наиболее распространённых. При такой установке проще обеспечить стабильный уровень масла, удобный доступ к пробкам и предсказуемую нагрузку на подшипники.

Горизонтальный монтаж подходит для приводов:

ведущих колёс;
ленточных и цепных транспортеров;
барабанов;
шнеков;
лебёдок;
поворотных механизмов;
промышленных агрегатов с боковым приводом.

При этом нужно следить, чтобы корпус не был установлен с перекосом, вал не испытывал чрезмерной боковой нагрузки, а гидролинии не передавали усилия на корпус гидромотора. Трубопроводы и рукава высокого давления должны иметь компенсацию вибраций и не тянуть узел в сторону.

Вертикальный монтаж

Вертикальная установка требует более тщательной проверки смазки, дренажа и нагрузки на опоры. В таком положении часть подшипников может оказаться выше уровня масла, а уплотнения - работать в более сложных условиях.

При вертикальном монтаже необходимо оценить:

Какая сторона узла находится сверху.
Достаточно ли масла поступает к верхним подшипникам.
Где расположен дренажный порт.
Как действует осевая нагрузка на вал.
Есть ли риск скопления воздуха в корпусе гидромотора.
Удобно ли обслуживать узел после установки.

Для буровых и шнековых механизмов важно учитывать постоянную осевую нагрузку. Если вал тянет или давит вдоль оси, подшипниковый узел должен быть рассчитан на такой режим.

Наклонная установка

Наклонное положение часто применяется при плотной компоновке техники. Такой вариант допустим только после проверки уровня масла, положения дренажа и распределения нагрузки.

Главный риск наклонного монтажа - смещение уровня масла внутри корпуса. При большом угле часть зубчатой передачи или подшипников может получать недостаточную смазку. Также меняется положение воздушной полости, что влияет на работу сапуна, дренажа и уплотнений.

Перед установкой под углом нужно уточнить допустимый диапазон наклона и при необходимости изменить расположение пробок, сапуна, дренажного подключения или уровень масла.

Крепление корпуса и фланца

Корпус гидромотор-редуктора должен крепиться к жёсткому основанию без перекосов и деформации. Если посадочная поверхность неровная, корпус может получить внутреннее напряжение, которое передаётся на подшипники и зубчатые передачи.

Для надёжного крепления важно:

очистить посадочную поверхность от грязи, краски, заусенцев и коррозии;
проверить плоскостность опорной зоны;
использовать крепёж нужного класса прочности;
затягивать болты равномерно;
применять стопорение крепежа при вибрациях;
исключить передачу веса трубопроводов на корпус;
обеспечить доступ к пробкам, портам и точкам обслуживания.

Фланцевое соединение должно обеспечивать плотную посадку без перекоса. При монтаже нельзя подтягивать корпус болтами, если вал или фланец уже находятся в напряжённом положении.

Подключение гидролиний

Гидролинии должны подключаться с учётом направления потока, рабочего давления, дренажа и возможности обслуживания. Неправильное расположение рукавов может привести к вибрации, усталостному разрушению, перегибам и утечкам.

При подключении проверяют:

соответствие портов напорной, сливной и дренажной линиям;
чистоту фитингов и внутренних полостей;
отсутствие скручивания рукавов;
достаточный радиус изгиба;
защиту от трения о раму и подвижные элементы;
надёжность крепления хомутами;
возможность свободного перемещения при вибрациях.

Перед первым запуском гидросистему нужно прокачать, удалить воздух, проверить уровень рабочей жидкости и убедиться в отсутствии подтеканий.

Первый запуск после монтажа

Первый запуск позволяет проверить, правильно ли установлен гидромотор-редуктор и нет ли признаков перегрузки. Начинать работу лучше на малой скорости и без максимальной нагрузки.

Порядок проверки:

Осмотреть крепёж, фланец, вал и гидролинии.
Проверить уровень масла в редукторе.
Убедиться в подключении дренажной линии.
Запустить гидросистему на минимальном расходе.
Проверить направление вращения.
Проследить за шумом, вибрацией и температурой корпуса.
Проверить отсутствие течи по портам, пробкам и уплотнениям.
Постепенно увеличить нагрузку до рабочего режима.

Если появляется нехарактерный шум, резкий нагрев, рывки или утечка, узел нужно остановить и проверить монтаж, гидравлическую схему и уровень масла.

Частые ошибки при монтаже

Нарушения при установке часто становятся причиной преждевременного ремонта. При этом внешне узел может быть закреплён правильно, но работать в неподходящих условиях.

Распространённые ошибки:

установка без проверки допустимого пространственного положения;
неправильное расположение дренажного порта;
отсутствие дренажной линии или повышенное противодавление в ней;
неверный уровень масла после поворота корпуса;
перекос фланца или выходного вала;
чрезмерная радиальная нагрузка от шкива, звёздочки или барабана;
передача веса гидролиний на корпус;
запуск без прокачки и удаления воздуха;
работа при загрязнённом масле;
отсутствие контроля температуры после первого запуска.

Большинство этих проблем можно предотвратить на этапе подготовки: проверить схему установки, посадочные размеры, подключение портов и условия смазки.

Что нужно уточнить перед установкой

Перед монтажом гидромотор-редуктора желательно подготовить технические данные по узлу и оборудованию. Это помогает выбрать правильное положение и избежать переделок после установки.

Нужно уточнить:

модель и исполнение гидромотор-редуктора;
допустимые положения монтажа;
тип редуктора и схему смазки;
объём и марку масла;
расположение заливной, сливной и контрольной пробок;
положение рабочих и дренажных портов;
направление вращения;
тип выходного вала;
допустимые радиальные и осевые нагрузки;
рабочее давление и расход;
режим работы оборудования;
температуру и загрязнённость окружающей среды.

Если гидромотор-редуктор устанавливается вместо старого узла, нужно дополнительно проверить причину предыдущей неисправности. Иногда проблема связана не с самим агрегатом, а с перегрузкой, перекосом, загрязнением масла или ошибкой в гидросхеме.

Итог

Монтаж гидромотор-редуктора начинается с выбора правильного пространственного положения. Нужно проверить ориентацию корпуса, положение выходного вала, смазку редуктора, дренаж гидромотора, направление нагрузок, крепление и подключение гидролиний.

Для эффективной работы узел должен быть установлен без перекосов, с корректным уровнем масла и свободным отводом дренажа. Такой подход снижает риск перегрева, течей, износа подшипников, повреждения уплотнений и внеплановых остановок оборудования.
