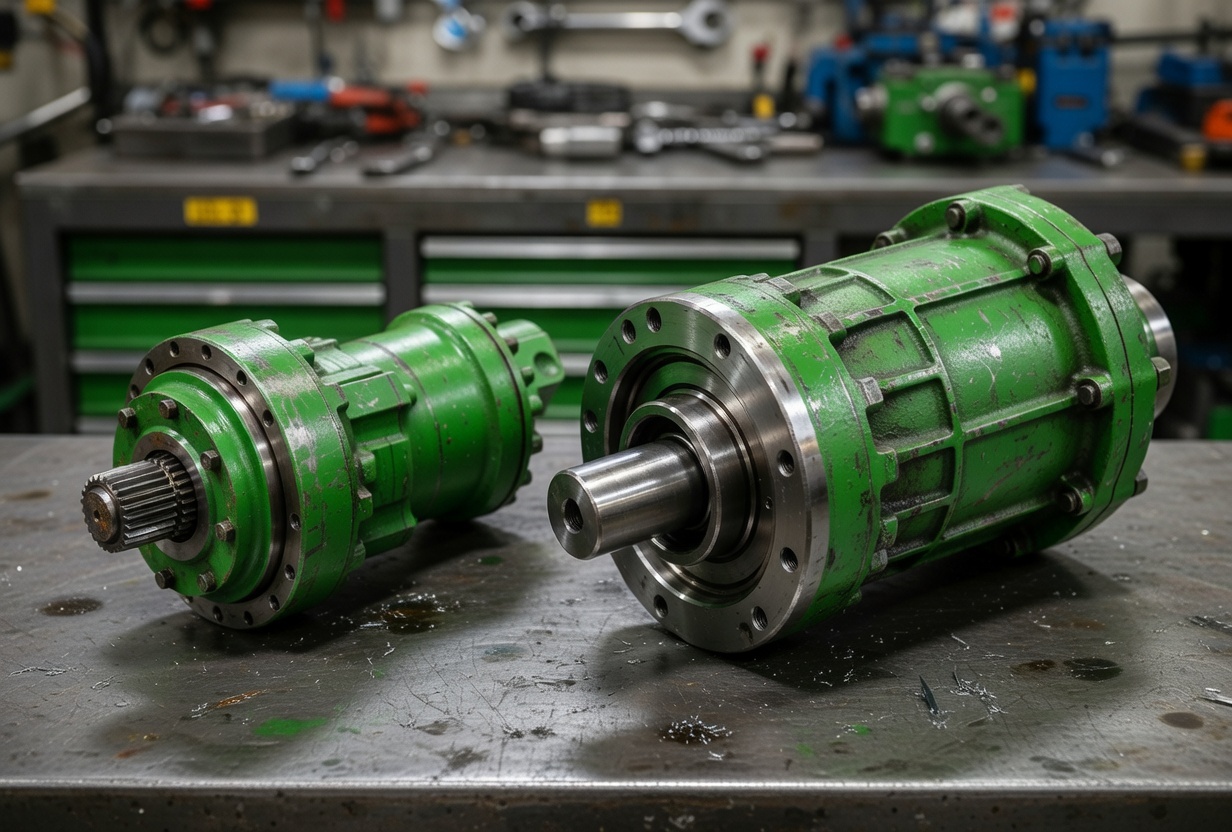

Планетарные редукторы ключевые элементы современных машин, позволяющие эффективно передавать крутящий момент при компактных размерах. Они востребованы в промышленной автоматике, строительной технике, робототехнике и транспортных системах. В этой статье мы рассмотрим виды планетарных редукторов, их назначение и разберём, как рассчитать передаточное число для проектирования и подбора оборудования.
Назначение планетарного редуктора
Основная функция планетарного редуктора преобразование крутящего момента и скорости вращения в компактной конструкции. Он нужен для:
- Увеличения крутящего момента на выходном валу.
- Снижения или повышения скорости вращения для оптимизации работы механизма.
- Равномерного распределения нагрузки между несколькими шестернями.
- Повышения долговечности оборудования за счет снижения износа отдельных элементов.
Таким образом, планетарный редуктор обеспечивает надежную работу техники, повышает эффективность и позволяет экономить место, что особенно важно для мобильных и стационарных машин.
Виды планетарных редукторов
Существует несколько классификаций планетарных редукторов в зависимости от конструкции и числа ступеней:
- Одноступенчатые планетарные редукторы
- Простая конструкция, меньшие габариты.
- Используются при относительно небольших передаточных числах и нагрузках.
- Многоступенчатые планетарные редукторы
- Несколько последовательно соединённых планетарных блоков.
- Позволяют достигать больших передаточных чисел и увеличенного крутящего момента.
- Цилиндрические планетарные редукторы
- Планетарные шестерни имеют цилиндрическую форму.
- Подходят для механических систем с высокой точностью и стабильной нагрузкой.
- Конические планетарные редукторы
- Планетарные шестерни конической формы.
- Используются в системах с изменением направления вращения или угловыми передачами.
Выбор типа редуктора зависит от требуемого передаточного числа, нагрузки и конструктивных ограничений оборудования.
Как рассчитать передаточное число планетарного редуктора
Передаточное число определяет соотношение между частотой вращения входного и выходного валов. Оно зависит от числа зубьев шестерен и схемы соединения элементов.
Базовая формула одноступенчатого редуктора
Если зафиксирована венечная шестерня, а солнце является ведущим, передаточное число iii рассчитывается так:
i=1+Zсолнца/Zкоронной
где:
Zкоронной - число зубьев венечной шестерни,
Zсолнца - число зубьев центральной шестерни.
Zсолнца - число зубьев центральной шестерни.
Расчет для каретки сателлитов
Если ведущей является каретка с планетарными шестернями, формула немного усложняется:
i=(Zсолнца+Zкоронной)/Zсолнца
Эти формулы позволяют точно определить передаточное число и подобрать редуктор под нужную скорость и момент.
Пример расчета
Для одноступенчатого редуктора:
- Солнце 20 зубьев,
- Коронная шестерня 60 зубьев.
Передаточное число:
i=1+60/20=4
То есть выходной вал будет вращаться в 4 раза медленнее, а крутящий момент увеличится в 4 раза.
Практические советы при расчете
- Всегда учитывайте зазор между шестернями и возможное удлинение зубьев при нагрузке.
- Для многоступенчатых редукторов передаточные числа отдельных ступеней перемножаются.
- Оптимальное число зубьев обеспечивает минимальный шум и равномерное распределение нагрузки.
Заключение
Понимание видов планетарных редукторов, их назначения и принципов расчета передаточного числа позволяет проектировать эффективные механические системы и выбирать подходящий редуктор для конкретной задачи. Правильный расчет и подбор конструкции обеспечивают долговечность, надежность и высокую производительность оборудования.
