ГВЗ.02.000 К

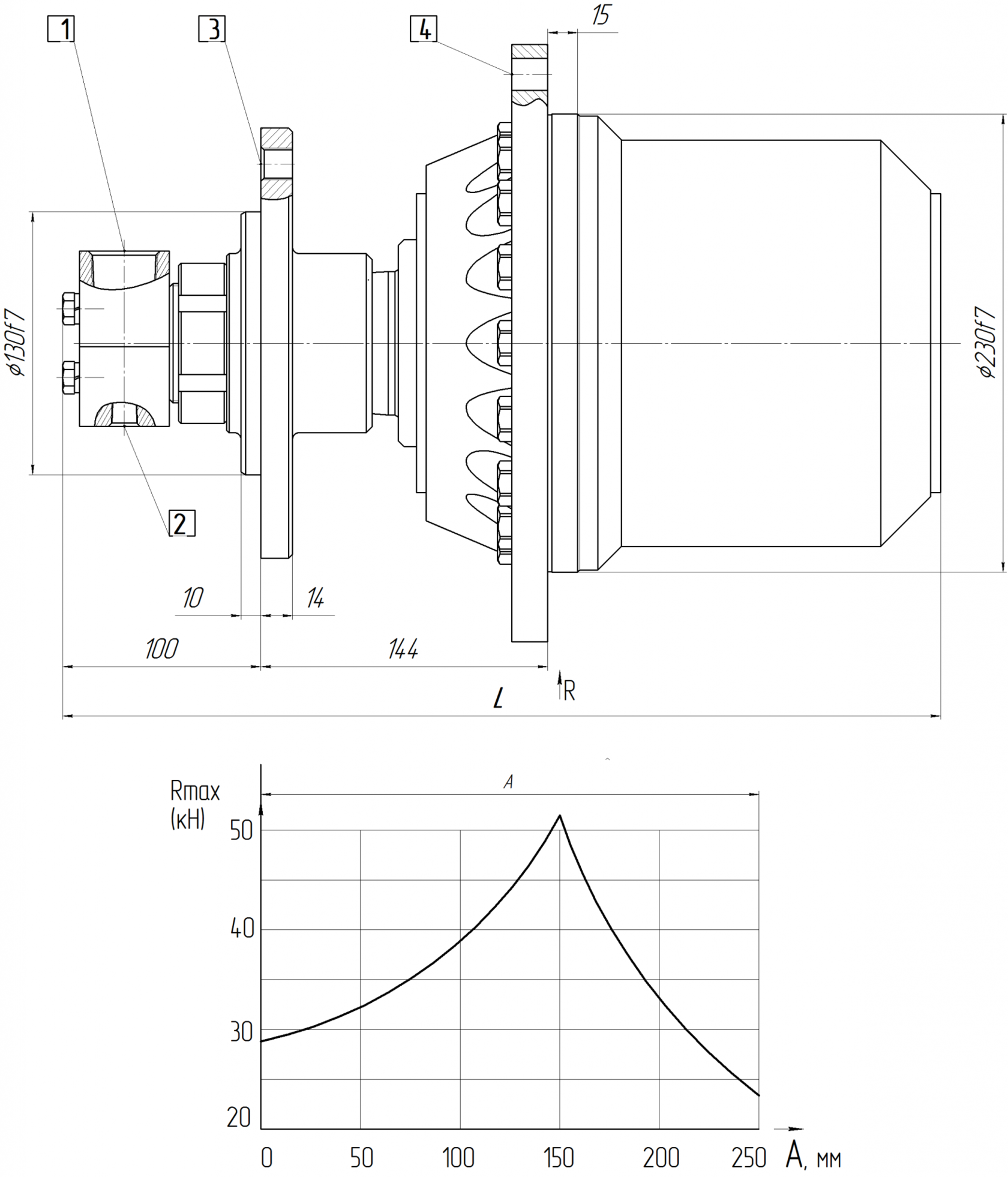

Габаритные и присоединительные размеры

1 - основные вход/выход гидромотора - два отв. К 1" ГОСТ 6111-52 на расстоянии 40 мм;
2 - дренаж: отв. К 1/4" ГОСТ 6111-52;
3 - отв. крепления гидромотора: 8 отв. М16х1,0 на ф 150;
4 - отв. крепления рабочего органа: 8 отв. 16,5 на ф 270.
R - приложенная радиальная сила.
А - расстояние от плоскости крепления гидромотора до точки приложения cилы R.
