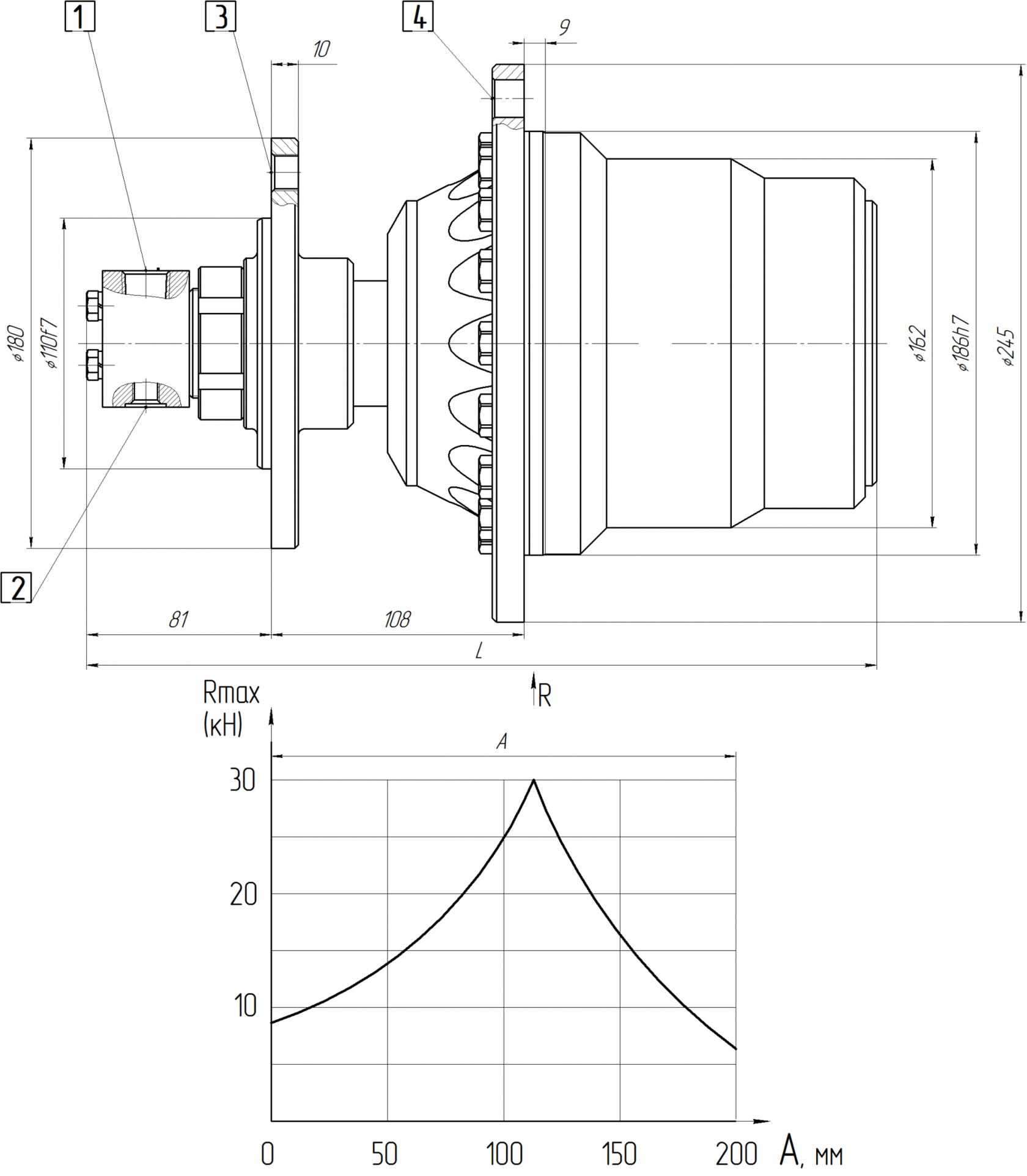

1 - основные вход/выход гидромотора - два отв. К 1/2" на расстоянии 40 мм; 2 - дренаж: отв. М12; 3 - отв. крепления гидромотора: 8 отв. М16х1,0 на ф150; 4 - отв. крепления рабочего органа: 6 отв. 16,5 на ф215. R - приложенная радиальная сила. А - расстояние от плоскости крепления гидромотора до точки приложения радиальной силы.
Технические характеристики
Марка гидромотора;Рабочий объем, см³;Частота вращения вала,ном., об/мин;Перепад давления ном., МПа;Давление на входе макс., МПа;Крутящий момент ном., Нм;Масса, кг;Длина L, мм
