ГМК.500-2.000 НШТ

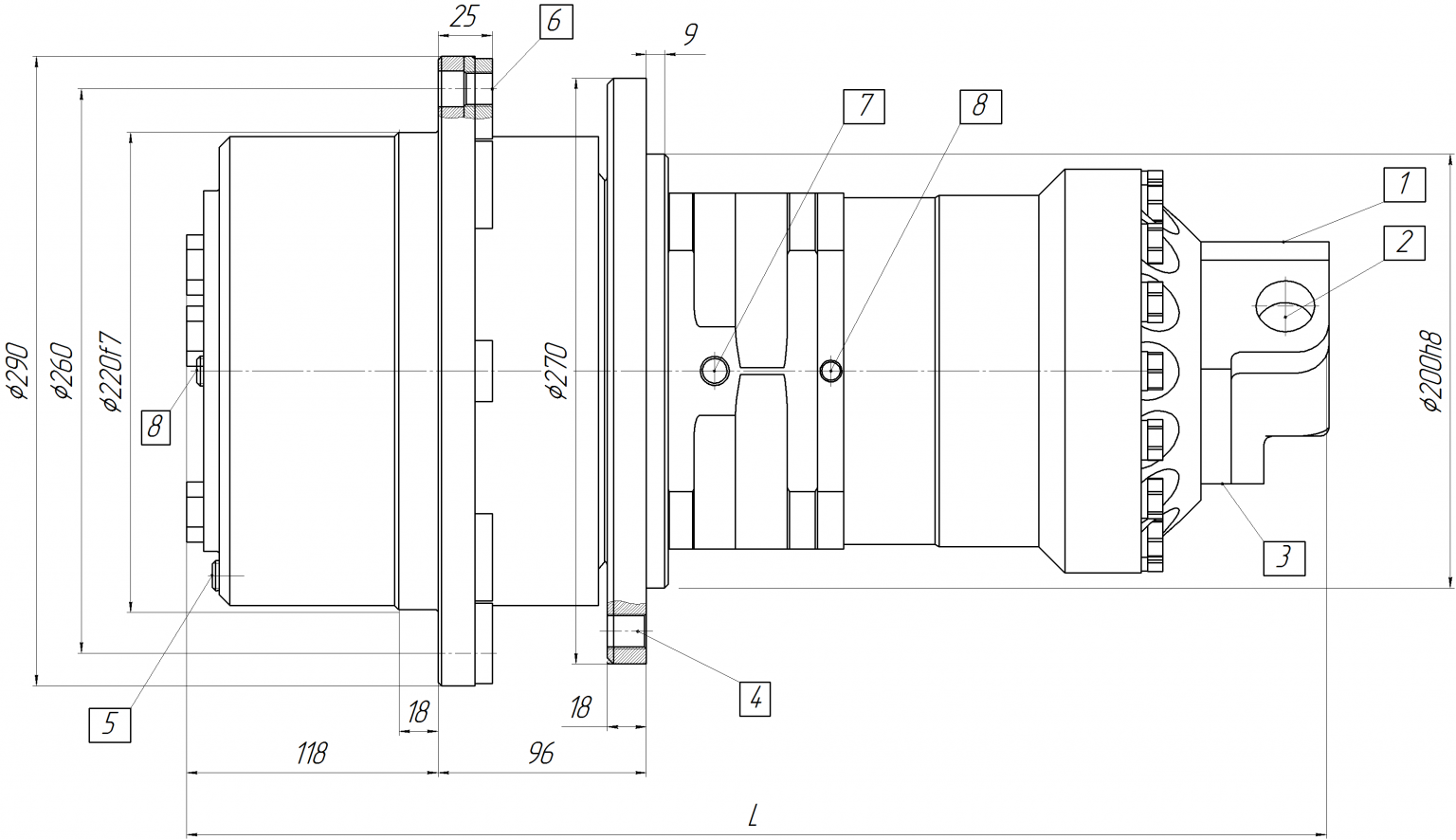

Габаритные и присоединительные размеры
1,2 — основные ввод/вывод гидромотора — 2 отв. G 3/4″;
3 — дренаж гидромотора G 1/4″;
4 -отв. крепления ГМК.500-2.000 НШТ к раме М16х2 — 12 шт. Ø 240;
5 -отв. крепления диска колеса М16Х1,5 -8 шт;
6 — пробки контроля и заправки масла в редуктор — 2 шт;
7 — отверстия включения вращения или установки в нейтраль G 1/4″-2 шт;
8 -управление тормозом — G 1/4″;
9, 10 – отв. — G 1/4″ подвода воздуха для подкачки шин входное/выходное (Р≤ 0,03 МПа).

Технические характеристики

Максимальная радиальная нагрузка в плоскости крепления диска колеса — 120 кН.
Тормоз — только стояночный. Тормозной момент — 3 кНм.
Давление растормаживания: 0,8 — 2,0 МПа.
Давление управления переключением диапазонов – 0,6…1,0 МПа.
