ГМК.500-2.000 ТШ
ГМК.500-2.000 ТШ

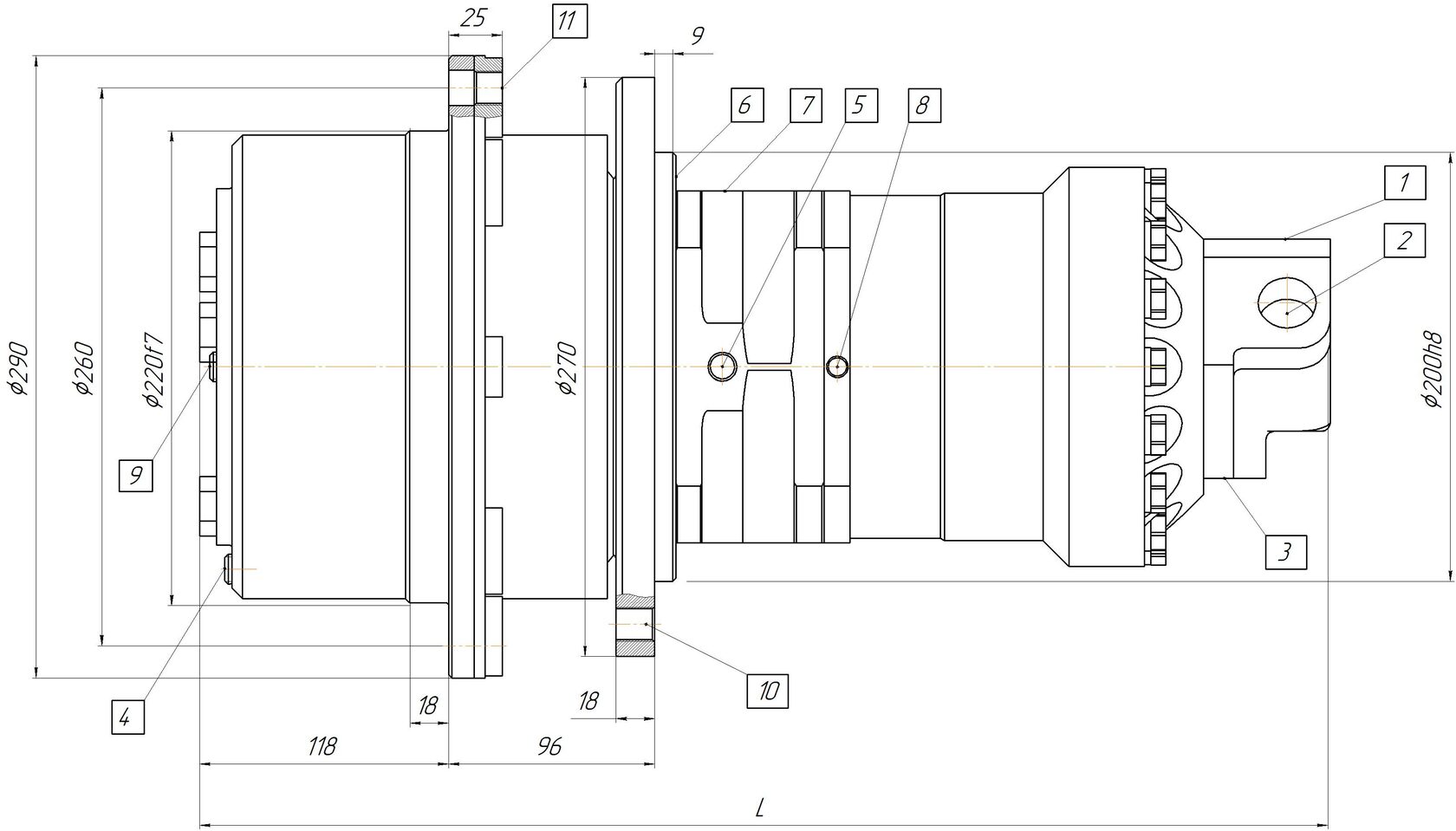

Габаритные и присоединительные размеры
1,2 - основные ввод/вывод гидромотора - 2 отв. G 3/4 " ;
3 - дренаж гидромотора - G 1/4 ";
4 – штуцер отвода масла на охлаждение - G 1/4 " (устанавливается по требованию заказчика);
5 - пробки контроля и заправки масла в редуктор - 2 шт.;
6 - управление тормозом - G 1/4 ";
7, 8 – управление переключением диапазонов - G 1/4 ";
9, 10 – отв. - G 1/4 " подвода воздуха для подкачки шин входное/выходное (Р≤ 0,03 МПа).
11 - отв. крепления ГМК.500-2.000ТШ к раме М16х2 – 12 шт. на Ø 240;
12 - отв. крепления диска колеса М16Х1,5 -8 шт. на Ø 260.
Технические характеристики
Марка гидромотор-редуктора;Рабочий объём, см ³ /об. 1 диап; Рабочий объём, см ³ /об. 2 диап.; Крутящий момент макс., кНм , 1 диап.; Крутящий момент макс., кНм , 2 диап.; Частота вращения вала макс., об/мин., 1 диап.; Частота вращения вала макс., об/мин., 2 диап.;Перепад давлений макс., МПа;Длина L, мм;Масса,кг
ГМК.500-2.200 ТШ;650;200;2.8;0.85;150;500;25;556;85 ГМК.500-2.250 ТШ;812;250;3.5;1.05;135;450;25;561;86 ГМК.500-2.320 ТШ;1040;320;4.45;1.35;110;360;25;566;87 ГМК.500-2.400 ТШ;1300;400;5.5;1.7;85;280;25;576;89
Максимальная радиальная нагрузка в плоскости крепления диска колеса — 120 кН.
Тормоз — только стояночный. Тормозной момент — 3 кНм.
Давление растормаживания: 0,8 — 2,0 МПа.
Давление управления переключением диапазонов – 0,6…1,0 МПа.
