ГМК.500-2.000 Н

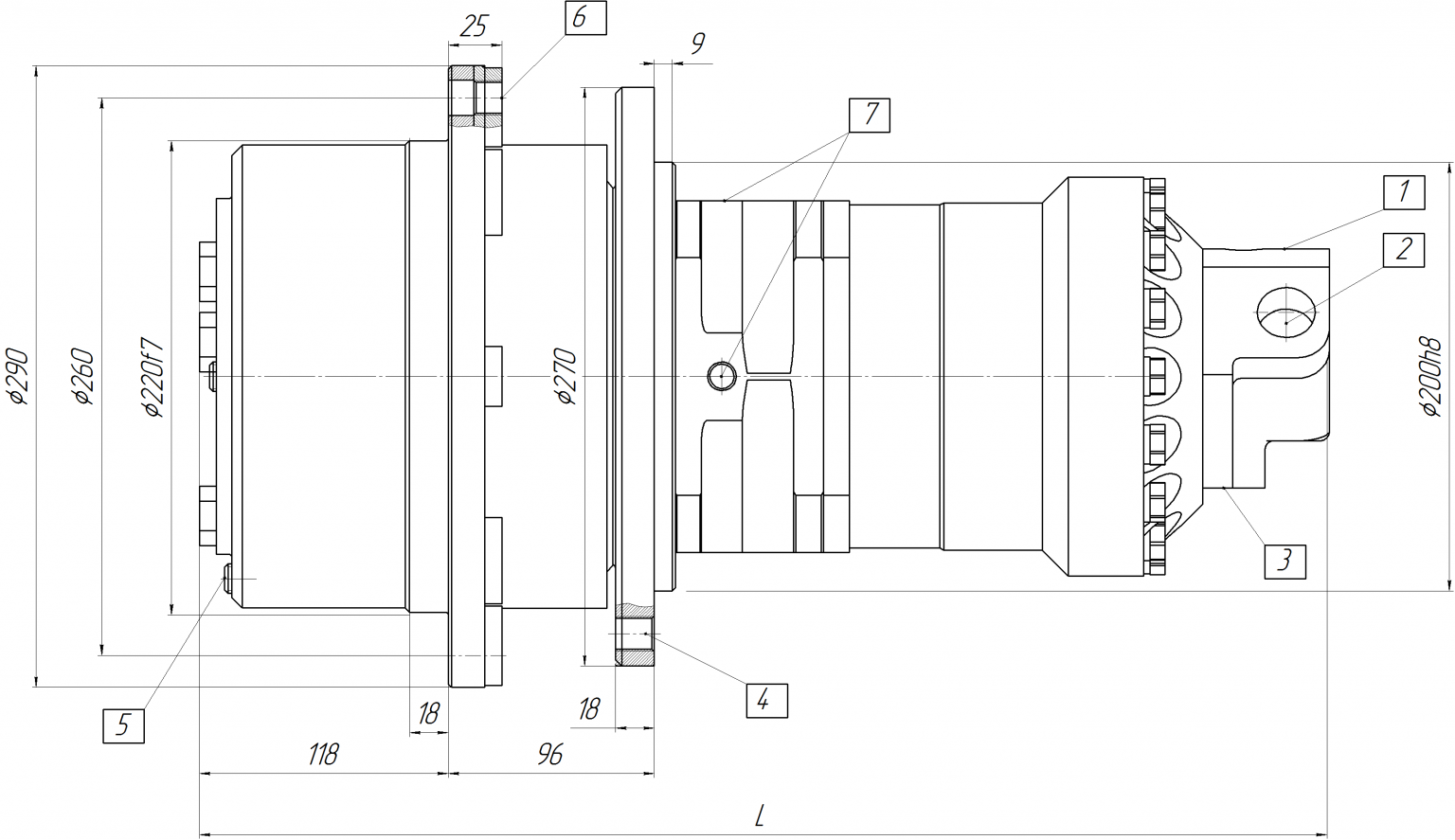

Габаритные и присоединительные размеры

1,2 — основные ввод/вывод гидромотора — 2 отв. G 3/4″;
3 — дренаж гидромотора G 1/4″;
4 — отв. крепления ГМК.500-2.000 Н к раме М16х2 — 12 шт. Ø 240;
5 — пробка контроля и заправки масла в редуктор — 2 шт;
6 — отв. крепления диска колеса М16Х1,5 -8 шт;
7 — отверстия включения вращения или установки в нейтраль G 1/4″-2 шт.

Технические характеристики

Марка гидромотор-редуктора	Рабочий объём, см ³ /об. 1 диап	Рабочий объём, см ³ /об. 2 диап.	Крутящий момент макс., кНм , 1 диап.	Крутящий момент макс., кНм , 2 диап.	Частота вращения вала макс., об/мин., 1 диап.	Частота вращения вала макс., об/мин., 2 диап.	Перепад давлений макс., МПа	Длина L, мм	Масса,кг
ГМК.500-2.200 Н	650	200	2.8	0.85	150	500	25	556	85
ГМК.500-2.250 Н	812	250	3.5	1.05	135	450	25	561	86
ГМК.500-2.320 Н	1040	320	4.45	1.35	110	360	25	566	87
ГМК.500-2.400 Н	1300	400	5.5	1.7	85	280	25	576	89

Максимальная радиальная нагрузка в плоскости крепления диска колеса — 120 кН.
Давление управления переключением диапазонов – 1,6…4,0 МПа.
