ГМК.500-2.000

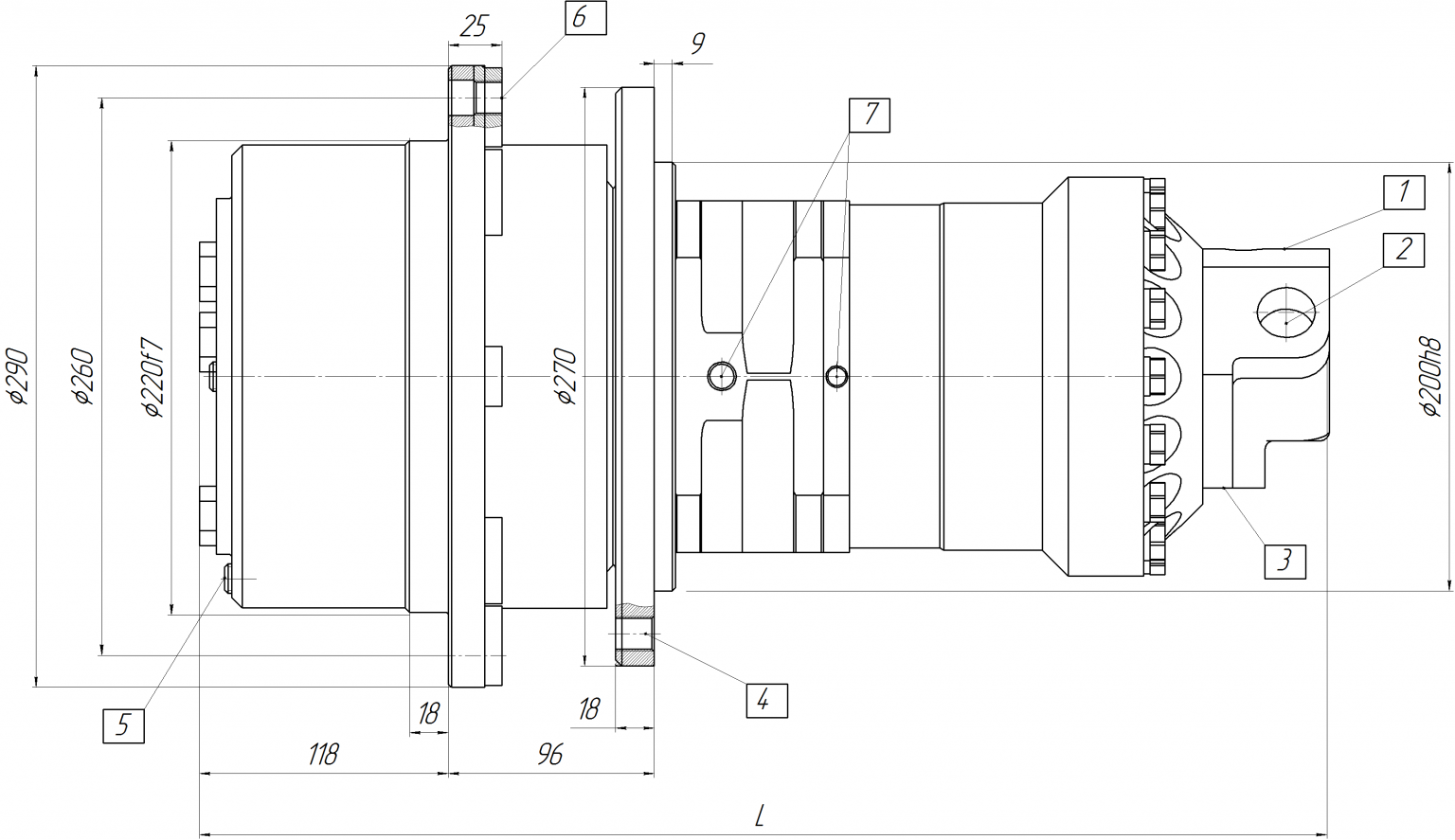

Габаритные и присоединительные размеры
1,2 — основные ввод/вывод гидромотора — 2 отв. G 3/4″;
3 — дренаж гидромотора G 1/4″;
4 — отв. крепления ГМК.500-2.000 к раме М16х2 — 12 шт. на ф240;
5 — пробки контроля и заправки масла в редуктор — 2 шт.;
6 — отв. крепления диска колеса М16Х1,5 -8 шт.;
7 — отверстия управления диапазонами G 1/4″-2 шт.
3 — дренаж гидромотора G 1/4″;
4 — отв. крепления ГМК.500-2.000 к раме М16х2 — 12 шт. на ф240;
5 — пробки контроля и заправки масла в редуктор — 2 шт.;
6 — отв. крепления диска колеса М16Х1,5 -8 шт.;
7 — отверстия управления диапазонами G 1/4″-2 шт.
Технические характеристики
Максимальная радиальная нагрузка в плоскости крепления диска колеса — 120 кН.
Давление управления переключением диапазонов – 1,6…4,0 МПа.
Давление управления переключением диапазонов – 1,6…4,0 МПа.
| |
